液壓伺服系統的分類及組成分別是怎樣的？

液壓系統有分為液壓控制系統以及液壓傳動系統，那么，對于液壓伺服系統來說也是一樣的，也具有不一樣的分類。再者，需要多少種元件才能組成一個液壓伺服系統呢？跟著澳托士來了解液壓伺服系統的分類及組成分別是怎樣的。

（一） 液壓伺服系統的分類
液壓伺服系統的分類可以分成很多種，如同液壓泵能夠分為柱塞泵，齒輪泵以及葉片泵、定量與變量一樣。液壓伺服系統也具有6中分類方法，分別為：
（１）按控制方式分為：閥控式（節流式）、變量泵控式（容積式），而閥控式（節流式）又可分為滑閥式、轉閥式、噴射擋板式以及射流板式。
（２）按控制信號的類別和回路的組成分為：機液伺服系統、電液伺服系統、氣液伺服系統。
（３）按所控制的物理量分為：位置控制系統、速度控制系統、加速度控制系統、力控制系統、其他物理量控制系統。
（４）按功用分為：實現仿形的伺服系統（如液壓仿形刀架）、實現放大的伺服系統（如變量泵手動伺服機構）、實現同步的伺服系統（如橫梁同步伺服機構）。
（５）按系統輸出功率的大小分為：儀器伺服系統、功率伺服系統。
（６）接輸出量是否進行反饋測量分為：開環伺服系統、閉環伺服系統。
以上是液壓伺服系統從不同角度的分類 ，每一種分類方法都代表了系統一定的特點 ，其中閥控式是目前應用最廣泛的一種控制方式。

（二）液壓伺服系統的基本組成

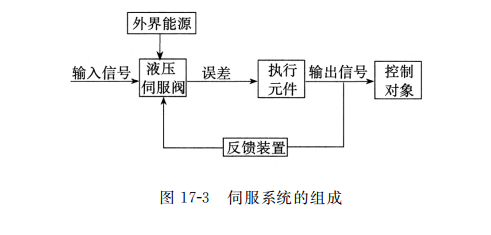

液壓伺服系統無論多么復雜 ，都是由一些基本元件組成的 。 如圖17-3就是一個典型的伺服系統 ，該圖表示了各元件在系統中的位置和相互間的關系。
（１）外界能源：為了能用作用力很小的輸入信號獲得作用力很大的輸出信號 ，就需要外加能源 ，這樣就可以得到力或功率的放大作用 。 外界能源可以是機械的 、電氣的 、液壓的或它們的組合形式 。
（２）液壓伺服閥：用以接收輸入信號 ，并控制執行元件的動作 。 它具有放大 、比較等幾種功能 ，如滑閥等 。
（３）執行元件：接收伺服閥傳來的信號 ，產生與輸入信號相適應的輸出信號 ，并作用于控制對象上 ，如液壓缸等 。
（４）反饋裝置：將執行元件的輸出信號反過來輸入給伺服閥 ，以便消除原來的誤差信號 ，它構成閉環控制系統 。
（５）控制對象：伺服系統所要操縱的對象 ，它的輸出量即為系統的被調量（或被控制量） ，如機床的工作臺 、刀架等 。

以上就是液壓伺服系統的分類及組成了，按照不同的分類方式會有不同的分類結果，而液壓伺服系統的組成卻是一定的，不管是何種的分類，其組成部分都是一樣的，所以，我們需要對液壓伺服系統的組成具有一定的了解，甚至掌握。
